Como es el recorrido de una línea telefónica

Saludos, ¿Alguna vez se han preguntado como es el recorrido de una linea telefónica? ¿Cual es recorrido de una llamada telefónica? Bien, en esta publicación trataré de responder esas preguntas, así que comencemos.

¿Cómo es el recorrido que hace una llamada telefónica? Esto también se aplica cuando nos conectamos a Internet por un modem o cuando hacemos un pago por punto de venta, ya que ambos medios usan líneas telefónicas. Pues bien, el asunto es así.

Todos estos equipos usan lineas telefónicas

El aparato telefónico, el módem o el punto de venta se conectan a través de un cable a una roseta telefónica, la cual conecta los aparatos antes nombrados a la línea telefónica haciendo posible la comunicación con el resto del mundo.

La roseta telefónica tiene una entrada que se conecta ya sea al teléfono, al módem o al punto de venta y otra entrada de donde se conecta un cable que consta de dos alambres recubiertos que llevan la señal proveniente de estos aparatos.

La roseta telefónica puede tener más de una entrada, algo que es útil por ejemplo en aquellos sitios que tengan dos aparatos telefónicos que compartan la misma línea.

Una roseta telefónica puede también estar embutida en la pared de la misma forma que un tomacorriente.

En el caso de los módem ADSL, entre estos y la roseta telefónica se coloca un microfiltro para eliminar interferencias en la línea telefónica cuando esta es compartida por un módem de este tipo y un teléfono.

Luego, de la roseta telefónica sale un cable que va a otro calcetín ubicado en el exterior de las casas.

Este tramo del recorrido de la línea telefónica hasta este punto es conocido como planta interna. De este lugar sale otro cable que va a ir conectado a un punto llamado terminal, El cable que va desde este punto hacia el terminal es de forma plana con dos alambres de cobre.

Al cable que va desde este cajetín externo hasta el terminal se le llama cable de acometida, cable terminal o ramal. Esto es parte del recorrido de la línea telefónica.

En edificios o grandes estructuras, los cables provenientes de los distintos apartamentos o áreas llegan a un tablero de distribución que hace las conexiones respectivas al terminal.

Tablero de distribución

El recorrido desde este sitio hasta la central telefónica es conocido como planta externa.

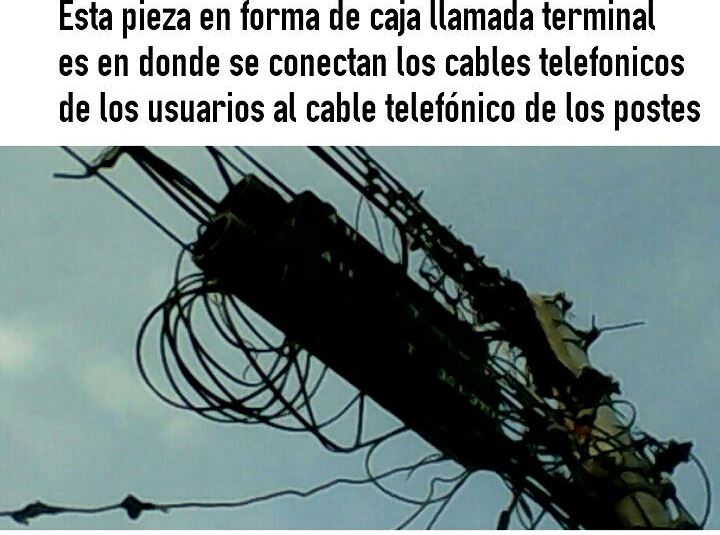

Los terminales son esas cajas negras que vemos en los postes aunque a veces están en forma de pedestal en las aceras o se ubican en tanquillas ubicadas bajo tierra.

Terminal en forma de pedestal y colocado en postes

Las líneas que llegan a los terminales posteriormente se conectan a un armario. Esto se hace conectando dentro del terminal los cables de acometida, es decir los que vienen desde las casas y edificaciones a un cable multipar o sea uno con varios pares de alambres de cobre en su interior. Todos esos pares de alambre de cobre, llamados pares telefónicos o simplemente pares irán hacia un armario. Esto es parte del recorrido de la línea telefónica.

Los armarios (su nombre más exacto es armario de distribución secundaria o ADS) son esas cajas metálicas que están en calles y avenidas y los cuales muchas veces tienen esa "decoración" como la mostrada en la imagen. Las conexiones tanto de telefonía fija como de puntos de venta e Internet pasan por estos dispositivos. Al armario llegan los diferentes pares telefónicos (que son los cables correspondientes a cada usuario) provenientes de los terminales. Dentro del armario se conectan todos esos pares hacia una central telefónica, teniendo capacidad de hasta centenares de pares, ya que al armario llegan conexiones de varios terminales.

A los pares que van desde las casas o establecimientos, pasando por los terminales, hasta el armario se les llama pares locales y al cable que va desde el terminal hasta el armario se le llama cable local. Todo esto se aplica a telefonía fija como a las conexiones de los puntos de venta y a Internet.

Desde el armario se hace la conexión con una central telefónica, a la cual se conectan varios armarios. A los pares que van desde el armario hasta la central telefónica se les llama pares centrales y al cable que va desde el armario hasta la central telefónica se le llama cable central. La central telefónica es el tramo principal, ya que es la que se encarga de realizar el resto de la comunicación hasta su destino, para lo cual se enlaza con otra central telefónica, y desde la cual se hace el recorrido en forma inversa para completar el enlace hasta el destino deseado.

Centrales telefónicas

Central telefónica por dentro

Para que una llamada telefónica llegue a su destino puede pasar por otras centrales telefónicas de ser necesario y hace el recorrido descrito pero de forma inversa. Las conexiones entre centrales pueden hacerse ya sea por cableado de cobre, fibra óptica o de forma inalámbrica como señales de radio y por satélite, todo esto dependiendo de la distancia entre las centrales.

Tanto los puntos de venta como las conexiones de Internet usan el cableado de telefonía fija, por lo que el recorrido que hacen es el mismo de una llamada telefónica, en el caso de los puntos de venta e Internet la conexión se hace a un servidor, el cual envía la respuesta de dicha conexión haciendo el recorrido inverso.

En el caso de una llamada desde o hacia un teléfono celular, el recorrido es el mismo hasta la central telefónica, desde allí hasta el teléfono celular, el recorrido es de otro tipo y de lo que hablaré en otra oportunidad.

Bueno es todo por los momentos. Espero que les haya gustado, en próximas publicaciones profundizaré mas sobre el tema de la telefonía. Hasta la próxima y recuerden comentar.
